Arduino: Menú de comandos AT para configurar HC-06

Buenas a todos!!!

Como ya se explico en la entrada:
Arduino: Los comandos AT para el modulo Bluetooth HC-06
 configurar nuestro módulo HC-06 mediante comandos AT siempre es un poco lioso.
Muchos comandos y muy "espartano". Para solucionar esto podéis usar el siguiente menú para con figurar vuestro módulo HC-06 de una manera sencilla y clara.



Este menú se controla desde el terminal del mismo ID de Arduino.

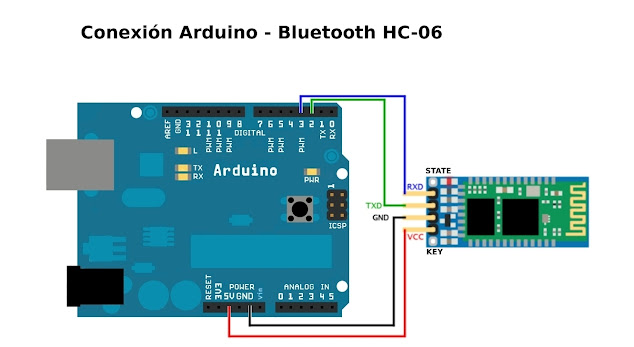

Primero conectaremos el módulo bluetooth a nuestro Arduino como en la siguiente imagen:


Cargamos el Sketch en Arduino y abrimos el terminal serial (ctrl+shift+M), una vez abierto nos aparecerá el siguiente menú:




En el podemos seleccionar las diferentes opciones de configuración del modulo:
  • Estado del modulo.
  • Cambiar el nombre del modulo.
  • Cambiar el pin del modulo.
  • Cambiar el baudrate (desde 1200 hasta 115200).
  • Ver la versión del firmware.
  • Información sobre el programa.

Estado del modulo:


Cambiar el nombre del modulo:


Cambiar el pin del modulo:



Cambiar el baudrate:



Cambiar Paridad:


Ver información del Firmware:



Ayuda:



Como veis el sistema de menú es bastante sencillo y muy simplificado.
Puedes encontrar la hoja de datos del modulo en el siguiente enlace


Este es el programa listo para su descarga:



Espero les sea de utilidad!!!
